產品描述

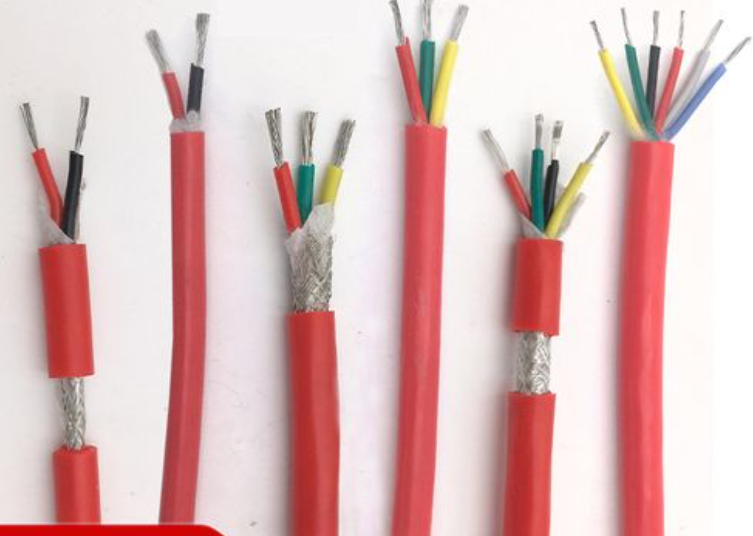

硅橡膠絕緣控制電纜
一、執行標準：硅橡膠絕緣控制電纜執行：GB/T9330-2008
二、用途
硅橡膠絕緣控制電纜適用于交流額定電壓0.6/1kV和450/750V系統的控制、監控回路及保護線路等場合，具有耐高、低溫，柔軟，耐油等優異性能，廣泛應用于石油、化工、電力、冶金等國家支柱產業、重大基礎建設項目高、低溫及移動或固定場所中控制系統的傳輸線。
三、硅橡膠絕緣控制電纜使用特性
1、交流額定電壓（U0/U）：0.6/1kV、450/750V
2、***高工作溫度：180℃；
3、***低環境溫度：硅橡膠護套電纜為-60℃；聚氯乙烯護套電纜為-15℃。
4、電纜安裝敷設溫度應不低于：硅橡膠護套電纜為-20℃；聚氯乙烯護套電纜為0℃。
5、電纜允許彎曲半徑：非鎧裝電纜和屏蔽軟電纜***小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍。
四、產品型號名稱
產品型號名稱
型號 | 名 稱 |
KGG | 銅芯硅橡膠絕緣硅橡膠護套控制電纜 |
KGGP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽控制電纜 |
KGGP2 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽控制電纜 |
KGGP3 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽控制電纜 |
KGG22 | 銅芯硅橡膠絕緣硅橡膠護套鋼帶鎧裝控制電纜 |
KGGP22 | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽鋼帶鎧裝控制電纜 |
KGGP2-22 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝控制電纜 |
KGGP3-22 | 銅芯聚硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽鋼帶鎧裝控制電纜 |
KGG32 | 銅芯硅橡膠絕緣硅橡膠護套鋼絲纏繞鎧裝控制電纜 |
KGGP32 | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽鋼絲纏繞鎧裝控制電纜 |
KGGP2-32 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝控制電纜 |
KGGP3-32 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝控制電纜 |
KGG92 | 銅芯硅橡膠絕緣硅橡膠護套鋼絲編織鎧裝控制電纜 |
KGGP92 | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽鋼絲編織鎧裝控制電纜 |
KGGP2-92 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽鋼絲編織鎧裝控制電纜 |
KGGP3-92 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽鋼絲編織鎧裝控制電纜 |
KGGLS | 銅芯硅橡膠絕緣硅橡膠護套聯鎖鎧裝控制電纜 |
KGGPLS | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽聯鎖鎧裝控制電纜 |
KGGP2LS | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽聯鎖鎧裝控制電纜 |
KGGP3LS | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽聯鎖鎧裝控制電纜 |
KGGR | 銅芯硅橡膠絕緣硅橡膠護套控制軟電纜 |
KGGRP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽控制軟電纜 |
KGGRP2 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽控制軟電纜 |
KGGRP3 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽控制軟電纜 |
YGZ | 銅芯硅橡膠絕緣硅橡膠護套移動用控制軟電纜 |
YGZP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽移動用控制軟電纜 |
ZR-KGG | 銅芯硅橡膠絕緣硅橡膠護套阻燃控制電纜 |
ZR-KGGP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽阻燃控制電纜 |
ZR-KGGP2 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽阻燃控制電纜 |
ZR-KGGP3 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽阻燃控制電纜 |
ZR-KGG22 | 銅芯硅橡膠絕緣硅橡膠護套鋼帶鎧裝阻燃控制電纜 |
ZR-KGGP22 | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽鋼帶鎧裝阻燃控制電纜 |
ZR-KGGP2-22 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝阻燃控制電纜 |
ZR-KGGP3-22 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽鋼帶鎧裝阻燃控制電纜 |
ZR-KGG32 | 銅芯硅橡膠絕緣硅橡膠護套鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KGGP32 | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KGGP2-32 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KGGP3-32 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KGGR | 銅芯硅橡膠絕緣硅橡膠護套阻燃控制軟電纜 |
ZR-KGGRP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽阻燃控制軟電纜 |
ZR-KGGRP2 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽阻燃控制軟電纜 |
ZR-KGGRP3 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽阻燃控制軟電纜 |
ZR-YGZ | 銅芯硅橡膠絕緣硅橡膠護套移動用阻燃控制軟電纜 |
ZR-YGZP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽移動用阻燃控制軟電纜 |
NH-KGG | 銅芯硅橡膠絕緣硅橡膠護套耐火控制電纜 |
NH-KGGP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽耐火控制電纜 |
NH-KGGP2 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽耐火控制電纜 |
NH-KGGP3 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽耐火控制電纜 |
NH-KGG22 | 銅芯硅橡膠絕緣硅橡膠護套鋼帶鎧裝耐火控制電纜 |
NH-KGGP22 | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽鋼帶鎧裝耐火控制電纜 |
NH-KGGP2-22 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝耐火控制電纜 |
NH-KGGP3-22 | 銅芯聚硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽鋼帶鎧裝耐火控制電纜 |
NH-KGG32 | 銅芯硅橡膠絕緣硅橡膠護套鋼絲纏繞鎧裝耐火控制電纜 |
NH-KGGP32 | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
NH-KGGP2-32 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
NH-KGGP3-32 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
NH-KGGR | 銅芯硅橡膠絕緣硅橡膠護套耐火控制軟電纜 |
NH-KGGRP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽耐火控制軟電纜 |
NH-KGGRP2 | 銅芯硅橡膠絕緣硅橡膠護套銅帶（或銅塑復合帶）屏蔽耐火控制軟電纜 |
NH-KGGRP3 | 銅芯硅橡膠絕緣硅橡膠護套鋁塑復合帶屏蔽耐火控制軟電纜 |
NH-YGZ | 銅芯硅橡膠絕緣硅橡膠護套移動用耐火控制軟電纜 |
NH-YGZP | 銅芯硅橡膠絕緣硅橡膠護套編織屏蔽移動用耐火控制軟電纜 |
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類；2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類； 3、對于其他一些常用型號按表1的規定進行表示。 | |
五、代號名稱和含義
表1 代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR NH | 阻燃：分A、B、C級 耐火：分A、B級 |
類別用途 | K Y Z | 控制電纜 移動型 中型 |
導體 | T （A） （B） R | 銅（省略） 第1種實心銅導體（省略） 第2種絞合銅導體（7股絞合） 第5種軟銅導體 |
絕緣材料 | G | 硅橡膠 |
護套材料 | G V VF | 硅橡膠 聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 |
屏蔽材料 | P P1 P2 P3 | 銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 鋁塑復合帶繞包屏蔽 |
外護層 （鎧裝及護套） | 22 32 92 93 LS LS02 LS03 | 鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚烯烴護套 聯鎖鎧裝護套 聯鎖鎧裝聚氯乙烯護套 聯鎖鎧裝聚烯烴護套 |
