產品描述

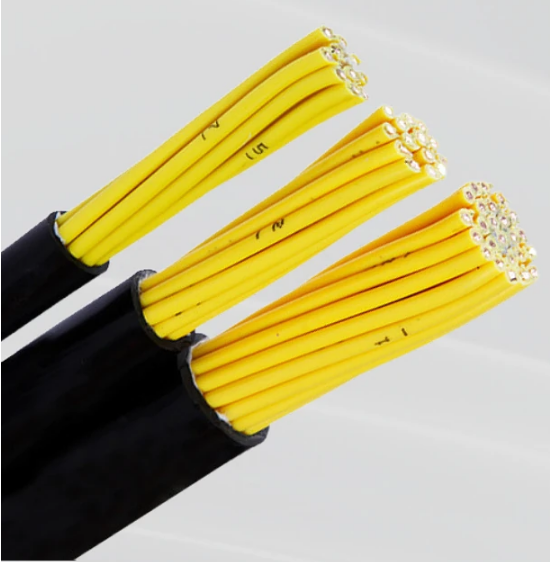

PVC絕緣控制電纜
一、執行標準PVC絕緣控制電纜執行GB/T 9330.2
二、用途
PVC絕緣控制電纜適用于交流額定電壓0.6/1kV和450/750V系統的控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控制。
三、PVC絕緣控制電纜使用特性
1、交流額定電壓（U0/U）：0.6/1kV、450/750V
2、***高工作溫度：聚氯乙烯絕緣不超過70℃
3、***低環境溫度：-15℃
4、電纜安裝敷設溫度應不低于0℃
5、電纜允許彎曲半徑：非鎧裝電纜和屏蔽軟電纜***小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
三、產品型號名稱
表2 產品型號名稱
型號 | 名 稱 |
KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽控制電纜 |
KVVP3 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜 |
KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
KVVP22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝控制電纜 |
KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝控制電纜 |
KVVP3-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝控制電纜 |
KVV32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝控制電纜 |
KVVP32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝控制電纜 |
KVVP2-32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝控制電纜 |
KVVP3-32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝控制電纜 |
KVV92 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲編織鎧裝控制電纜 |
KVVP92 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲編織鎧裝控制電纜 |
KVVP2-92 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲編織鎧裝控制電纜 |
KVVP3-92 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲編織鎧裝控制電纜 |
KVVLS02 | 銅芯聚氯乙烯絕緣聚氯乙烯護套聯鎖鎧裝控制電纜 |
KVVPLS02 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽聯鎖鎧裝控制電纜 |
KVVP2LS02 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽聯鎖鎧裝控制電纜 |
KVVP3LS02 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽聯鎖鎧裝控制電纜 |
KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
KVVRP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽控制軟電纜 |
KVVRP3 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制軟電纜 |
ZR-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 |
ZR-KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制電纜 |
ZR-KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽阻燃控制電纜 |
ZR-KVVP3 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽阻燃控制電纜 |
ZR-KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜 |
ZR-KVVP22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝阻燃控制電纜 |
ZR-KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝阻燃控制電纜 |
ZR-KVVP3-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝阻燃控制電纜 |
ZR-KVV32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KVVP32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KVVP2-32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KVVP3-32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
ZR-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜 |
ZR-KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制軟電纜 |
ZR-KVVRP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽阻燃控制軟電纜 |
ZR-KVVRP3 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽阻燃控制軟電纜 |
NH-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜 |
NH-KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽耐火控制電纜 |
NH-KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽耐火控制電纜 |
NH-KVVP3 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽耐火控制電纜 |
NH-KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火控制電纜 |
NH-KVVP22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝耐火控制電纜 |
NH-KVVP2-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝耐火控制電纜 |
NH-KVVP3-22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝耐火控制電纜 |
NH-KVV32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝耐火控制電纜 |
NH-KVVP32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
NH-KVVP2-32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
NH-KVVP3-32 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
NH-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制軟電纜 |
NH-KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽耐火控制軟電纜 |
NH-KVVRP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽耐火控制軟電纜 |
NH-KVVRP3 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽耐火控制軟電纜 |
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類；2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類；
3、對于其他一些常用型號按表1的規定進行表示。
四、代號名稱和含義
表1 代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR NH | 阻燃：分A、B、C級 耐火：分A、B級 |
類別用途 | K | 控制電纜 |
導體 | T （A） （B） R | 銅（省略） 第1種實心銅導體（省略） 第2種絞合銅導體（7股絞合） 第5種軟銅導體 |
絕緣材料 | V | 聚氯乙烯 |
護套材料 | V VF G | 聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 硅橡膠 |
屏蔽材料 | P P1 P2 P3 | 銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 鋁塑復合帶繞包屏蔽 |
外護層 （鎧裝及護套） | 22 32 92 LS LS02 | 鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 聯鎖鎧裝護套 聯鎖鎧裝聚氯乙烯護套 |
