EV系列電動汽車用高壓電纜
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述

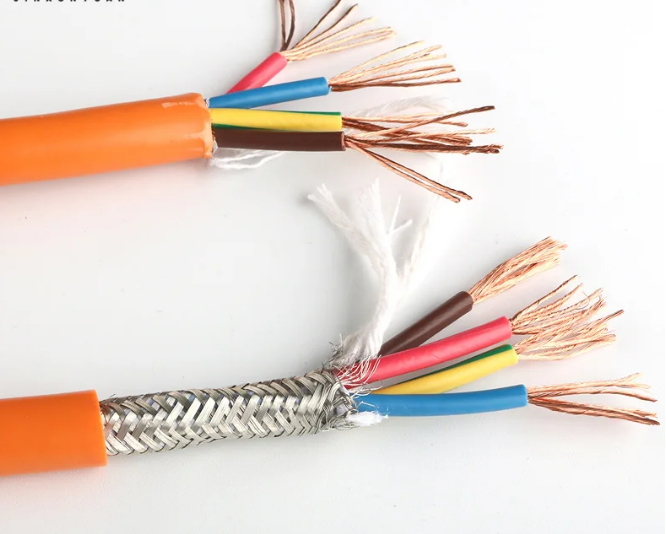

EV系列電動汽車用高壓電纜
一、 產品特點及用途：EV系列電動汽車用高壓電纜用于純電動汽車及混合動力等新能源汽車內部電力輸送。
絕緣以及護套使用熱塑性彈性體或交聯聚烯烴混合物等同等性能材料。該款高壓電纜具有抗開裂、耐高低溫、耐油、耐酸堿、耐水、耐磨等優良性能，阻燃性能良好、線材柔軟性******，
產品詳情
一、 產品標準：EV系列電動汽車用高壓電纜執行企業標準
二、 產品型號
型號 | 名稱 |
EV-YJ | 交聯聚烯烴混合物絕緣電動汽車用高壓電纜 |
EV-YJYJP | 交聯聚烯烴混合物絕緣和護套電動汽車用高壓屏蔽電纜 |
EV-S | 熱塑性彈性體絕緣電動汽車用高壓電纜 |
EV-SSP | 熱塑性彈性體絕緣和護套電動汽車用高壓屏蔽電纜 |
三、 使用特性
1、額定電壓：750V、1500V；
2、工作環境溫度：-40℃～105℃；
3、電纜長期工作溫度：-40℃～125℃；
4、安裝地點：汽車內部；
5、海拔≤2500米；
6、環保特性：符合RoHS環保要求；
6、線纜阻燃：滿足GB/T 25085-2010標準要求；
7、電纜允許彎曲半徑：
無金屬屏蔽型 電纜外徑為20mm及以下時不小于4倍電纜外徑；
電纜外徑為20mm以上時應不小于5倍電纜外徑；
有金屬屏蔽型 電纜外徑為20mm及以下時不小于5倍電纜外徑；
電纜外徑為20mm以上時應不小于6倍電纜外徑。
產品參數
五、主要技術指標
電纜導體在20℃時的***大直流電阻
標準截面/mm2 | 20℃時導體直流電阻***大值/（Ω/km） | |
韌銅導體 | 鍍錫銅導體 | |
2.5 | 7.60 | 7.82 |
4 | 4.70 | 4.85 |
6 | 3.10 | 3.23 |
10 | 1.82 | 1.85 |
16 | 1.16 | 1.18 |
25 | 0.743 | 0.757 |
35 | 0.527 | 0.538 |
50 | 0.368 | 0.375 |
70 | 0.259 | 0.264 |
95 | 0.196 | 0.200 |
120 | 0.153 | 0.156 |
