產品描述

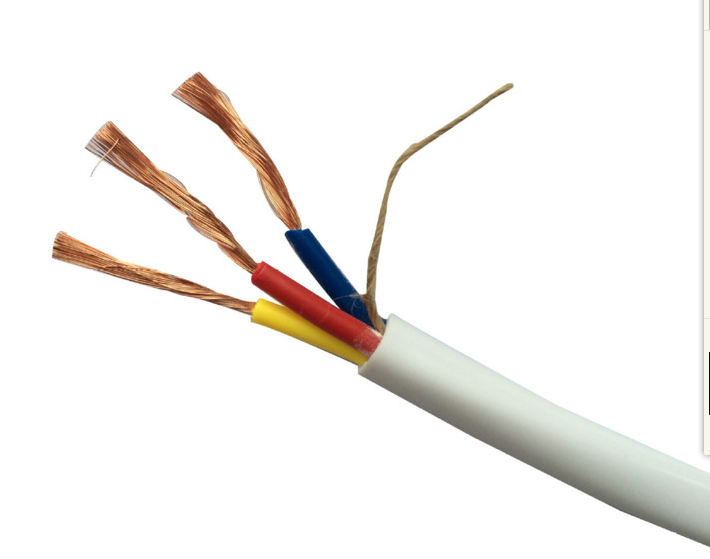

儀表信號電纜WDZ-DYYP-1*1.0
一、產品特點及用途
儀表信號電纜WDZ-DYYP-1*1.0其組成為絕緣線芯以兩根絞合成對或三根絞合成組，然后再由線對或線組成纜，電纜有總屏蔽。
用于電動儀表為主的電動控制系統及計算機控制系統。該電纜可用作傳輸生產裝置過程變量的檢測、控制、聯鎖、報警、指示等模擬和數字信號。
二、產品執行標準
企業標準 等效采用英國BS5308標準
三、儀表信號電纜WDZ-DYYP-1*1.0使用特性
1.交流額定電壓U0/U： 300/500V
2.電纜***高工作溫度：聚乙烯絕緣 70℃
交聯聚乙烯絕緣 90℃
無鹵低煙阻燃聚烯烴 70℃
輻照交聯型 90℃和125℃兩種
3.***低環境溫度：固定敷設 -40℃；非固定敷設 -15℃。
4.安裝敷設溫度：不低于0℃
5.電纜允許***小彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍
銅帶屏蔽或鋼絲、鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍
四、主要技術指標
性能項目 | 單位 | 指標 | ||||||
導體線芯直流電阻(20℃) | Ω/km | 標稱截面mm2 | 0.5 | 0.75 | 1 | 1.25 | 1.5 | 2.5 |
A類導體 | 36 | 24.5 | 18.1 | 14.5 | 12.1 | 7.41 | ||
B類導體 | 36 | 24.5 | 18.1 | 14.5 | 12.1 | 7.41 | ||
R類導體 | 39 | 26 | 19.5 | 15.5 | 13.3 | 7.98 | ||
工作電容(1kHz) | PF/m | ≤80 | ||||||
電容不平衡(1kHz) | PF/m | ≤1 | ||||||
20℃時絕緣電阻 | MΩ·Km | ≥5000 (阻燃型≥1000) | ||||||
試驗電壓 | V | 2000 1min | ||||||
阻燃特性 | A類(按GB12666.5-90試驗) | |||||||
五、基本型號及名稱
型號 | 產品名稱 |
DYVP | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號電纜 |
DYVP-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號軟電纜 |
DYVP3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
DYVP3-R | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
DYVP2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號電纜 |
DYVP2-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號軟電纜 |
DYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號電纜 |
DYJVP-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽電動型儀表信號軟電纜 |
DYJVP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
DYJVP3-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
DYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號電纜 |
DYJVP2-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽電動型儀表信號軟電纜 |
WDZ-DYYP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽電動型儀表信號電纜 |
WDZ-DYYP-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織屏蔽電動型儀表信號軟電纜 |
WDZ-DYYP3 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶屏蔽電動型儀表信號電纜 |
WDZ-DYYP3-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶屏蔽電動型儀表信號軟電纜 |
WDZ-DYYP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽電動型儀表信號電纜 |
WDZ-DYYP2-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅帶屏蔽電動型儀表信號軟電纜 |
注：基本產品型號中絕緣材料還有YDJ無鹵低煙阻燃交聯聚烯烴。 | |
