產品描述
同軸射頻電纜MSYV-75-4
一、 產品用途及特點
同軸射頻電纜MSYV-75-4適用于礦山、井下視頻監控系統中信號傳輸連接饋線。該系列煤礦用阻燃射頻同軸電纜須***單
獨敷設適用。本產品具有阻燃性和屏蔽性。
二、 執行標準：同軸射頻電纜MSYV-75-4執行GB/T14864-93《實芯聚乙烯絕緣射頻電纜》﹑MT386-1995
三﹑名稱及型號
名稱 | 型號規格 |
煤礦用聚乙烯絕緣阻燃聚氯乙烯護套 射頻同軸電纜 | MSYV-75-3,MSYV-75-4, MSYV-75-5, MSYV-75-7, MSYV-75-9, MSYV-75-12, MSYV-50-3, MSYV-50-5, MSYV-50-7, MSYV-50-9, MSYV-50-12 |
1. MSYV-75系列的特性阻抗是75Ω；
2. MSYV-50系列的特性阻抗是50Ω；
3. 在20℃時電纜的絕緣電阻不小于5000MΩ·km；
4. 電纜阻燃性通過MT386-1995中單根垂直燃燒試驗；
5. 適用環境及工作條件
序號 | 型號規格 | 井下安裝***小 彎曲半徑 | ***低彎曲溫度 |
1 | MSYV-75-3 | 5 | -40℃ |
2 | MSYV-75-4 | 6 | |
3 | MSYV-75-5 | 7 | |
4 | MSYV-75-7 | 10 | |
5 | MSYV-75-9 | 10 | |
6 | MSYV-75-12 | 14 | |
7 | MSYV-50-3 | 6 | |
8 | MSYV-50-5 | 8 | |
9 | MSYV-50-7 | 10 | |
10 | MSYV-50-9 | 12 | |
11 | MSYV-50-12 | 14 |
煤礦用電纜------------------------------------------------------------M
射頻同軸電纜---------------------------------------------------------S
銅質線芯-----------------------------------------------------------省略
聚乙烯絕緣------------------------------------------------------------Y
聚氯乙烯護套---------------------------------------------------------V
特性阻抗----------------------------------------------------------75或50
芯線絕緣外徑----------------------------------------------------3，4，5，7，9或12
六、主要結構方式及結構示意圖

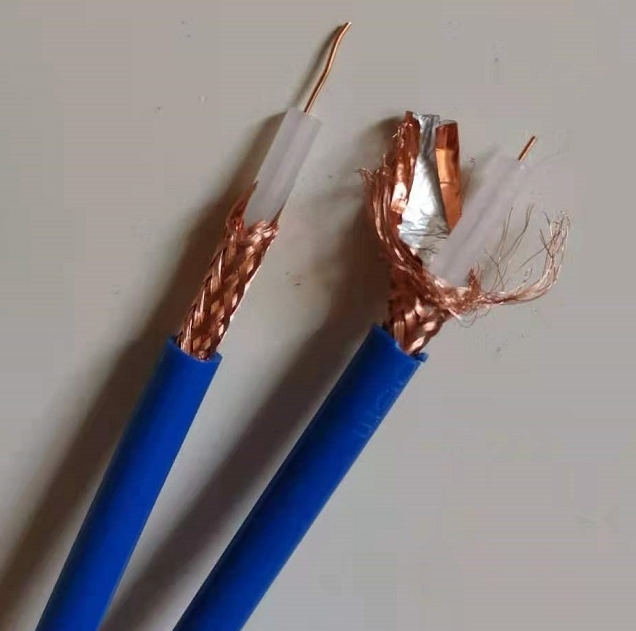

1.MSYV型射頻同軸電纜采用銅導體、聚乙烯絕緣、編織銅網外導體、藍色阻燃聚氯乙烯護套結構，導體結
構及電纜外徑見下表。
MSYV系列75Ω、50Ω射頻同軸電纜結構表 單位：mm
序號 | 型號規格 | 內導體 | 絕緣外徑 | 外導體材料 | 護套外徑 | 近似重量Kg/km | |
根數/直徑 | 標稱外徑 | ||||||
1 | MSYV-75-3 | 7/0.17 | 0.51 | 3.00±0.13 | 編織銅網 | 5.0±0.25 | 42 |
2 | MSYV-75-4 | 1/0.59 | 0.59 | 3.70±0.13 | 6.0±0.20 | 60 | |
3 | MSYV-75-5 | 1/0.75 | 0.75 | 4.80±0.20 | 7.2±0.30 | 63 | |
4 | MSYV-75-7 | 1/1.15 | 1.20 | 7.25±0.25 | 10.3±0.30 | 150 | |
5 | MSYV-75-9 | 1/1.37 | 1.37 | 9.0±0.30 | 12.2±0.4 | 213 | |
6 | MSYV-75-12 | 7/0.63 | 1.89 | 11.5±0.30 | 15.0±0.4 | 240 | |
7 | MSYV-50-3 | 1/0.9 | 0.9 | 2.95±0.13 | 5.0±0.2 | 60 | |
8 | MSYV-50-5 | 1/1.4 | 1.40 | 4.80±0.20 | 7.2±0.3 | 104 | |
9 | MSYV-50-7 | 7/0.75 | 2.25 | 7.25±0.25 | 10.3±0.3 | 160 | |
10 | MSYV-50-9 | 7/0.95 | 2.82 | 9.0±0.30 | 12.2±0.4 | 237 | |
11 | MSYV-50-12 | 7/1.15 | 3.45 | 11.5±0.30 | 15.0±0.4 | 280 | |
