產品描述
一、產品特點及用途

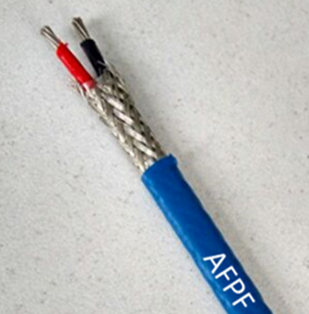

控制電纜ZR-KFFP-2*1.0適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控***系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，產品廣泛應用于冶金、電力、石化等行業。
二、產品執行標準 控制電纜ZR-KFFP-2*1.0執行GB/T9330-2018.阻燃耐火特性試驗執行GB/T12666-2008標準
三、 控制電纜ZR-KFFP-2*1.0使用特性
1、交流額定電壓：U0/U 450/750V。
2、***高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃；可溶性聚四氟乙烯(PFA)絕緣不超過260℃。
3、***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-20℃；氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-15℃。
4、電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5、電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍；氟塑料絕緣和護套電纜***小為電纜外徑的8倍。
四、基本型號及名稱
(ZR192-)KFF | 氟46(進口PFA)絕緣和護套控***電纜 |
(ZR192-)KFFP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控***電纜 |
(ZR192-)KFFR | 氟46(進口PFA)絕緣和護套控***軟電纜 |
(ZR192-)KFF22 | 氟46(進口PFA)絕緣和護套鋼帶鎧裝控***電纜 |
(ZR192-)KFFRP | 氟46(進口PFA)絕緣和護套銅絲編織屏蔽控***軟電纜 |
(ZR192-)KFFP1 | 氟46(進口PFA)絕緣和護套鍍錫銅絲編織屏蔽控***軟電纜 |
(ZR192-)KFFP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控***電纜 |
(ZR192-)KFFRP2 | 氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控***軟電纜 |
(ZR192-)KFV | 氟46(進口PFA)絕緣聚氯乙烯護套控***電纜 |
(ZR192-)KFVR | 氟46(進口PFA)絕緣聚氯乙烯護套控***軟電纜 |
(ZR192-)KFVP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控***電纜 |
(ZR192-)KFVRP | 氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控***軟電纜 |
(ZR192-)KFVP2 | 氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控***電纜 |
(ZR192-)KFVP22 | 氟46(進口PFA)絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套控***電纜 |
(ZR192-)KFRV22 | 氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控***軟電纜 |
(ZR192-)KFVP2-22 | 氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控***電纜 |
(ZR192-)KFGR(YGC-KF46R) | 氟46(進口PFA)絕緣硅橡膠護套控***軟電纜 |
(ZR192-)KFGPR(YGC-KF46RP) | 氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控***軟電纜 |
注：1、采用進口PFA材料型號前加ZR192；其中ZR192-KFF耐高溫防腐控***電纜系列獲國家zl**********。
2、需要阻燃護套型號前加ZR；
3、導體線芯中銅絲可以采用鍍錫銅導體；
4、如采用鋁塑復合帶繞包屏蔽，只需將型號中的P或P2改為P3即可。
五、代號名稱和含義
項目 | 代號 | 說明 |
阻燃特性 | ZR | 阻燃：分A、B、C三級 |
系列代號 | K | 控***電纜 |
絕緣材料 | F | 聚全氟乙丙烯(F46)***高工作溫度200℃ |
可溶性聚四氟乙烯(PFA)***高為260℃(型號前加ZR192) | ||
護套材料 | F | 聚全氟乙丙烯(F46)***高工作溫度200℃ |
可溶性聚四氟乙烯(PFA)***高為260℃(型號前加ZR192) | ||
V | 聚氯乙烯 | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
23 | 鋼帶鎧裝聚乙烯護套 | |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
33 | 鋼絲鎧裝聚乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表3。
2、20℃時絕緣電阻不小于500MΩ·km。
3、成品電纜經受交流50Hz 3.0kV/5min電壓試驗不擊穿。
