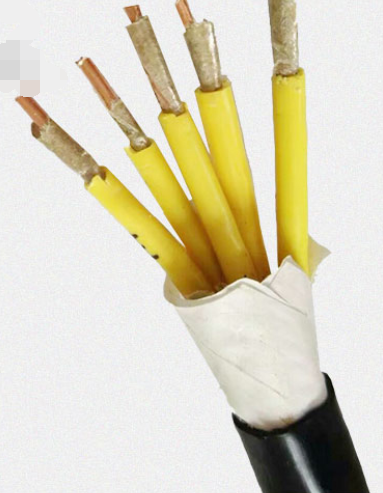

低煙無鹵耐火控制電纜WDZN-KGGP2 WDZN-KGY23
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
低煙無鹵耐火控制電纜WDZN-KGGP2 WDZN-KGY23
執行標準：低煙無鹵耐火控制電纜WDZN-KGGP2 WDZN-KGY23執行企業標準。
低煙無鹵耐火控制電纜WDZN-KGGP2 WDZN-KGY23適用范圍
低煙無鹵耐火控制電纜WDZN-KGGP2 WDZN-KGY23適用于交流工頻電壓0.6/1KV及以下設備、火災報警和消防設備、緊急通道運輸、照明等應急設施的控制、監控、測量及保護線路。特別適用于地鐵、地下商場、高層建筑、智能通訊大樓、電站等要求高安全的重要場所。
產品特點
1、 具備無鹵低煙阻燃控制電纜的一切特性。
2、 在800℃及以下火焰環境中燃燒，能夠保證通電90min以上，確保應緊急情況的控制要求。
型號及名稱
型號 | 名稱 |
WDZN-KYJY WDZN-KYJYP2 WDZN-KYJY23 | 銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃耐火控制電纜 銅芯交聯聚乙烯絕緣銅帶繞包屏蔽聚烯烴護套無鹵低煙阻燃耐火控制電纜 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套無鹵低煙阻燃耐火控制電纜 |
WDZN-KGG WDZN-KGGP2 WDZN-KGY23 | 銅芯硅橡膠絕緣硅橡膠護套無鹵低煙阻燃控制電纜 銅芯硅橡膠絕緣銅帶繞包屏蔽硅橡膠護套無鹵低煙阻燃耐火控制電纜 銅芯硅橡膠絕緣鋼帶鎧裝聚烯烴護套無鹵低煙阻燃耐火控制電纜 |
產品規格
型號 | 額定 電壓 kV | 標稱截面㎜2 | ||||||
1.5 | 2.5 | 4 | 6 | 10 | ||||
芯 數 | ||||||||
WDZN-KYJY WDZN-KYJYP2 WDZN-KYJY23 WDZN-KGG WDZN-KGGP2 WDZN-KGY23 | 0．6/1 | 2～61 | 2～14 | 4～10 | ||||
2～14 | ||||||||
7～61 | 4～61 | 2～14 | ||||||
注:推薦的芯數系列為2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
主要技術性能
1、 燃燒性能
（1） 鹵素氣體盤旋量試驗，PH值≥4.3，電導率≤10μS/mm；
（2） 電纜燃燒發煙量試驗，透光率≥60%；
（3） 電纜耐火試驗：通過IEC60331和GB/T18380-2001規定的B類耐火試驗；
（4） 電纜阻燃試驗，通過IEC60332和GB/T18380-2001規定的成束A類（或B類或C類）燃燒試驗。
2、 電氣性能
（1） 導體直流電阻應符合下表規定：
導體直流電阻
導體標稱截面㎜2 | 20℃時導體電阻Ω/Km |
1．5 2．5 4 6 10 | 12．1 7．41 4．61 3．08 1．83 |
（2） 工頻耐壓試驗3500V/5min不擊穿；
（3） 90℃時絕緣電阻常數K不小于3.67MΩ·km.
3、 電纜近似外徑和重量
參照聚氯乙烯絕緣耐火控制電纜，相應型號，見下表
電纜型號 | 參照型號 | 參照規格 |
WDZN-KYJY WDZN-KYJYP2 WDZN-KYJY23 | NH-KVV NHKVV22 NH-KVV22 | 相應規格 |
使用特性
1、 電纜導體的***高額定溫度為90℃；
2、 電纜的敷設溫度不低于0℃，允許的彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的8倍。
有鎧裝層的電纜，應不小于電纜外徑的16倍。
交貨長度
1、 交貨長度不小于100m。
2、 根據雙方協議，可以任何長度交貨。
3、 長度計量誤差不超過±0.5%。
