產品描述

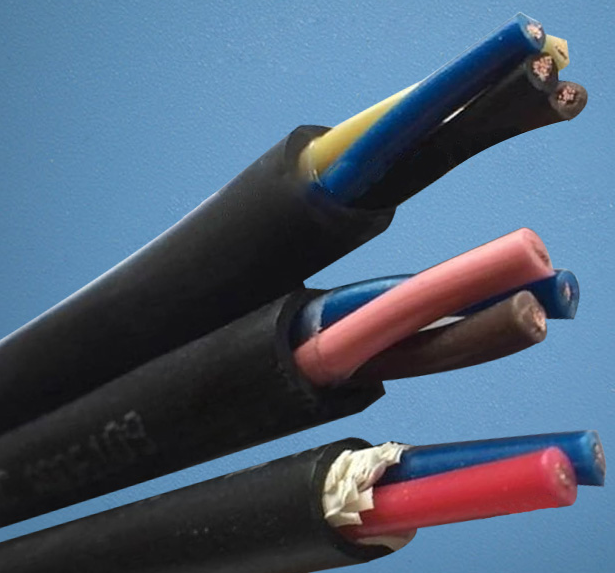

動力拖鏈電纜TRVV-2*10
應用范圍
動力拖鏈電纜TRVV-2*10專為需要高度彎折彎曲連續運動應用場合而設計并廣泛用于：拖鏈系統、機器人和移動驅動系統等。特殊PVC護套材料耐磨、防水解、抗菌、阻燃等特性,采用特殊PVC護套材料，可以有效的降低電纜使用成本，經濟實用
動力拖鏈電纜TRVV-2*10技術要求
1、電纜允許彎曲半徑：（固定敷設）電纜外徑的5倍
（移動安裝）當行程＜10米時，彎曲半徑為：6.8×D
當行程≥10米時，彎曲半徑為：7.5×D
2、額定電壓為0.6/1KV
3、電纜長期工作溫度：-20 ~ +70℃
4、***大移動速度:
架空速度：4m/s
滑行速度：3m/s
加速度：30m/s
5、彎曲壽命：50次/分鐘，＞600萬次
產品結構
1、導體：采用特細多股柔性無氧銅絲，符合GB/T3956-2008標準中6類導體
2、絕緣：特種高強度PVC絕緣
3、顏色: 黑色線芯或數字標示，（如需黃綠接地線請說明）
4、加強件：特種抗拉加強芯
5、外護套：特種低粘性、耐油、耐磨PVC護套，外護套常規顏色：黑色
產品名稱
| 型號 | 名稱 |
| TRVV | 特種PVC護套拖鏈動力電纜 |
型號規格
| 型號 | 額定電壓 | 芯數 | 截面 |
| TRVV | 0.6/1KV | 1~4 | 4~185mm2 |
技術參數
| 型號 | 規格 mm2 | ***大外徑 mm | 近似重量 Kg/km | 電纜承受***大拉力 N |
| TRVV | 1×4 | 6.7 | 74 | 63 |
| TRVV | 1×6 | 7.6 | 83 | 84 |
| TRVV | 1×10 | 8.9 | 98 | 124 |
| TRVV | 1×16 | 10.3 | 113 | 178 |
| TRVV | 1×25 | 12.1 | 133 | 262 |
| TRVV | 1×35 | 13.5 | 149 | 348 |
| TRVV | 1×50 | 15.7 | 173 | 479 |
| TRVV | 1×70 | 18.4 | 199 | 669 |
| TRVV | 1×95 | 20.2 | 218 | 860 |
| TRVV | 1×120 | 22.0 | 238 | 1073 |
| TRVV | 1×150 | 24.4 | 264 | 1322 |
| TRVV | 1×185 | 27.0 | 292 | 1603 |
| TRVV | 4×1.5 | 11.3 | 122 | 126 |
| TRVV | 4×2.5 | 12.5 | 137 | 165 |
| TRVV | 4×4 | 13.9 | 153 | 229 |
| TRVV | 4×6 | 16.4 | 181 | 313 |
| TRVV | 4×10 | 20.1 | 217 | 488 |
| TRVV | 4×16 | 23.2 | 256 | 682 |
| TRVV | 4×25 | 27.5 | 297 | 1023 |
| TRVV | 4×35 | 32.5 | 345 | 1640 |
交貨長度
1、交貨長度100米/圈，計量誤差不大于±0.5％
2、根據雙方協議，允許任何長度交貨
