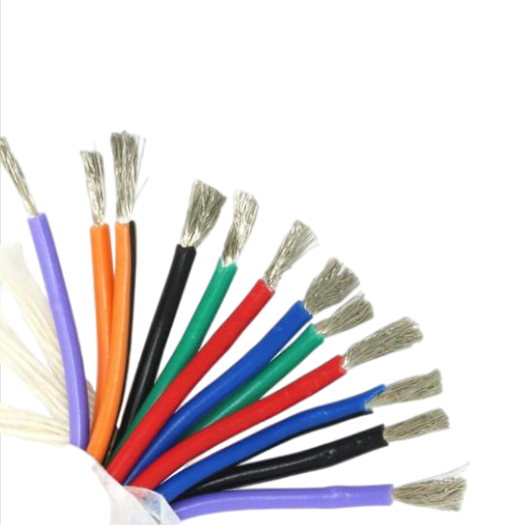

氟塑料絕緣耐高溫安裝線AFK-250
一、產品用途及特點
氟塑料絕緣耐高溫安裝線AFK-250適用于航空、航天、船舶、兵器、戰車中電子電器設備及儀表線路的連接，具有外徑小、重量輕、摩擦系數小、耐高低溫沖擊、耐環境老化、耐油、阻燃、機械強度高以及電性能好的特點。
產品詳情
二、產品標準：氟塑料絕緣耐高溫安裝線AFK-250執行企業標準。
三、產品型號
型 號 | 名 稱 |
AFK-250-600V AFK-250-250V | 鍍銀銅芯PFA絕緣（輕型）電線電纜 |
AFKP-250-600V AFKP-250-250V | 鍍銀銅芯PFA絕緣鍍銀銅線編織屏蔽（輕型）電線電纜 |
四、使用特性
額定工作溫度：-60℃～+250℃(AFK-250、AFKP-250系列)
額定工作電壓：交流600V及以下或交流250V及以下
產品參數
五、主要技術指標
| 截面mm2 | 結構JYn/mm | 絕緣厚度mm | 絕緣外徑mm | 屏蔽***大外徑mm | 直流電阻(20℃)≤Ω/km | |||
| 250V | 600V | 250V | 600V | 250V | 600V | 鍍銀銅導體 | ||
| 0.06 | 7/0.10 | 0.15 | — | 0.59±0.04 | — | 1.04 | — | 336 |
| 0.08 | 7/0.12 | 0.15 | — | 0.66±0.04 | — | 1.11 | — | 227 |
| 0.14 | 19/0.10 | 0.15 | 0.25 | 0.77±0.05 | 0.97±0.05 | 1.22 | 1.42 | 128 |
| 0.20 | 19/0.12 | 0.15 | 0.25 | 0.88±0.05 | 1.08±0.05 | 1.38 | 1.53 | 83.5 |
| 0.35 | 19/0.16 | 0.15 | 0.25 | 1.06±0.05 | 1.26±0.05 | 1.54 | 1.71 | 46.9 |
| 0.50 | 19/0.20 | 0.15 | 0.25 | 1.26±0.05 | 1.46±0.05 | 1.74 | 1.91 | 30.1 |
| 0.75 | 19/0.23 | 0.15 | 0.25 | 1.39±0.05 | 1.59±0.05 | 1.87 | 2.12 | 22.7 |
| 1.0 | 19/0.26 | 0.25 | 0.30 | 1.73±0.05 | 1.85±0.08 | 2.26 | 2.43 | 17.8 |
| 1.2 | 19/0.28 | 0.25 | 0.30 | 1.83±0.05 | 1.93±0.08 | 2.36 | 2.51 | 15.3 |
| 1.5 | 19/0.32 | 0.25 | 0.30 | 2.03±0.08 | 2.13±0.08 | 2.61 | 2.71 | 11.7 |
| 2.0 | 19/0.37 | — | 0.30 | — | 2.30±0.08 | — | 2.88 | 8.78 |
| 2.5 | 37/0.30 | — | 0.40 | — | 2.79±0.10 | — | 3.49 | 6.86 |
| 3.0 | 37/0.32 | — | 0.40 | — | 2.94±0.10 | — | 3.64 | 6.03 |
| 4.0 | 37/0.37 | — | 0.40 | — | 3.27±0.10 | — | 3.97 | 4.51 |
| 5.0 | 37/0.41 | — | 0.40 | — | 3.47±0.10 | — | 4.17 | 3.67 |
 6.0 | 37/0.45 | — | 0.40 | — | 3.80±0.10 | — | 4.52 | 3.05 |
