產品描述
風力電纜H07RN-F-1*120
適用范圍
風力電纜H07RN-F-1*120適用于自由移動、自由懸掛或固定安裝。在自由懸掛的安裝環境里，電纜可伴隨風機自由扭轉。
也適用于風機發電機定子至配電柜相線、PE線；風機發電機轉子至配電箱相線；風機配電柜至箱變相線、地線。
電纜高度柔軟，可以抵御惡劣的天氣，耐油脂，抗機械打擊和溫度壓力。應用范圍包括處理設備，移動電
源，工地，舞臺和視聽設備，港口區和大壩。也可固定于安裝石灰，臨時建筑和住宅軍營，排水和污水處理，
寒冷的環境和惡劣的工業環境中。在單相或三相系統中，Z大工作電壓為Uo/U 476/825V，在直流系統中，Z
大工作電壓為Uo/U 619/1238 V，如果在一個固定的或受保護的安裝環境中Uo / U為600/1000 V，這些電纜耐
火，耐酸和耐油。
標準及認證
CEI 20-19/4 / 20-35 (EN60
EI 20-19/4 / 20-35 (EN60332-1), IEC 60245-4，CE低壓73/23/EEC & 93/68/EEC指令., ROHS認證

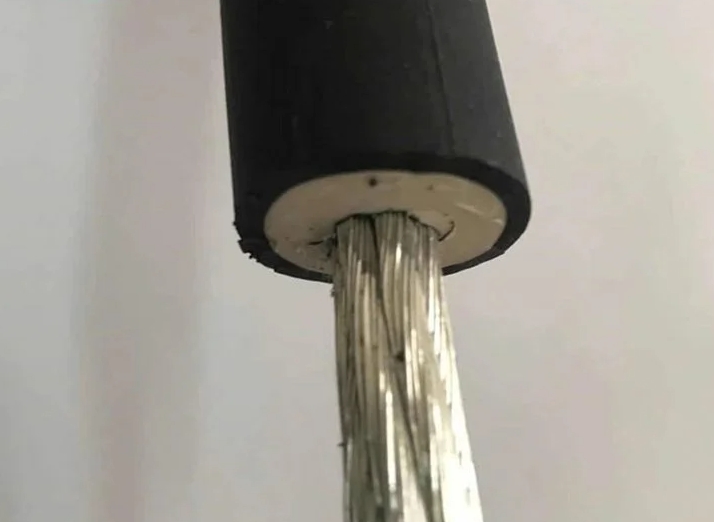

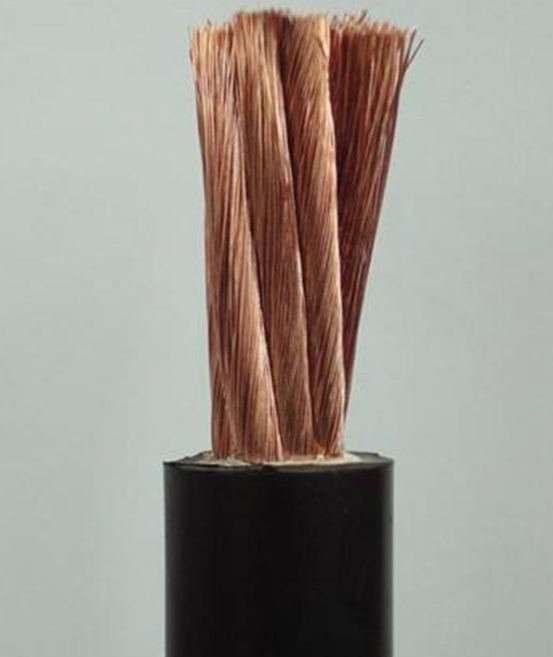

電纜結構
- 多股柔軟裸銅導體
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡膠絕緣EI4遵循VDE-0282第1部分
- 色彩編碼遵循VDE-0293-308和HD 186
- 黃綠接地線（三芯及三芯以上）
- 氯丁橡膠護套 EM2
技術特性
- - 工作電壓: 450/750 V
- 測試電壓: 2500 V
- 動態彎曲半徑: 6 xΦ
- 固定安裝彎曲半徑: 4.0 xΦ
- 應用時的工作溫度: -25 ℃ to 60 ℃
- 固定安裝溫度: -40 ℃ to 60 ℃
短路時可達到的溫度: 200 ℃
- 阻燃: IEC 60332.1
- 絕緣電阻: 20 MΩ x km
風力電纜H07RN-F-1*120型號名稱
| 名 稱 |
H07RN-F | 風能發電用（塔筒）耐候型電力電纜 |
成品電纜主要工程技術參數見下表：
| 電纜Z大近似外徑 mm | 電纜近似重量 kg/km | 30℃時空氣中載流量 A |
H07RN-F 1*240 | 38.3 | 2900 | 744 |
H07RN-F 1*120 | 29.0 | 1800 | 479 |
H07RN-F 5*2.5 | 14.5 | 315 | 32 |
H07RN-F 7*1.5 | 16.0 | 340 | 18 |
