低煙無鹵電纜WDZ-OILP-1X271mm2/535MCM
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述

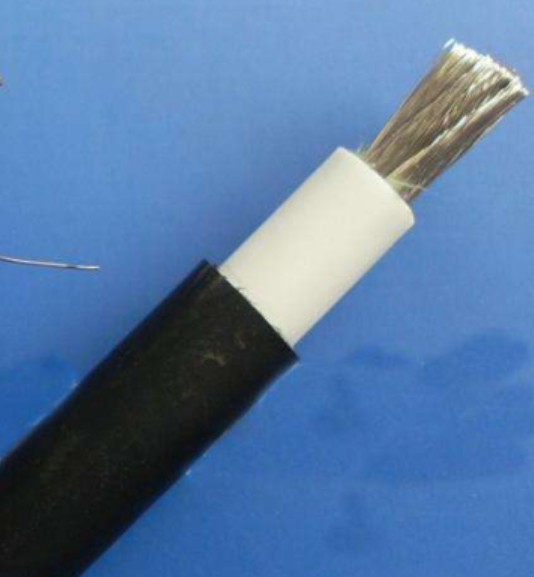

低煙無鹵電纜WDZ-OILP-1X271mm2/535MCM
1、適用范圍：低煙無鹵電纜WDZ-OILP-1X271mm2/535MCM主要適用額定電壓2kV及以下的石油平臺鉆井架上大功率電機、壓縮機及各種泵類的電力傳輸系統及船舶動力系統。
2、低煙無鹵電纜WDZ-OILP-1X271mm2/535MCM使用特性：
2.1額定電壓2kV。
2.2電纜使用環境溫度應不低于-40℃。
2.3電纜導體的長期允許工作溫度應不超過125℃；
2.4清潔環保電纜WDZ-OILP-1X271mm2/535MCM具有耐油、阻燃、耐日光、柔軟、耐磨、耐低溫、耐潮濕等特性。
2.5電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以-----應不小于3D；
電纜外徑（D）為20mm及以-----應不小于5D。
注：D—電纜的實際外徑，單位mm。
規格：535MCM 截面：271mm 2
導體：鍍錫銅絲
絕緣：乙丙橡膠
屏蔽：鍍錫銅絲
護套：KC125 低煙無鹵橡膠
屏蔽：鍍錫銅絲
WDZ-OILP石油平臺屏蔽電纜
WDZ-OILP-125- | 截面 | 美國線規 | 股數 / 線徑 | 電線外徑 |
20 ℃直流電阻 | |
600V | 2000V | |||||
50 | 1/0 | 703/0.30 | 18.8 | 19.5 | 0.393 | |
2/0 | ||||||
70 | 3/0 | 999/0.30 | 21.5 | 23.0 | 0.277 | |
95 | 4/0 | 1332/0.30 | 24.5 | 27.0 | 0.21 | |
120 | 250MCM | 1702/0.30 | 27.0 | 28.5 | 0.164 | |
150 | 300MCM | 2109/0.30 | 29.5 | 31.0 | 0.132 | |
350MCM | ||||||
185 | 400MCM | 1443/0.40 | 31.5 | 32.0 | 0.108 | |
225 | 444MCM | 1100/0.51 | 33.5 | 35.0 | 0.0883 | |
240 | 500MCM | 1924/0.40 | 35.8 | 37.0 | 0.0817 | |
271.7 | 535MCM | 1325/0.51 | 37.0 | 38.5 | 0.0732 | |
