產品描述

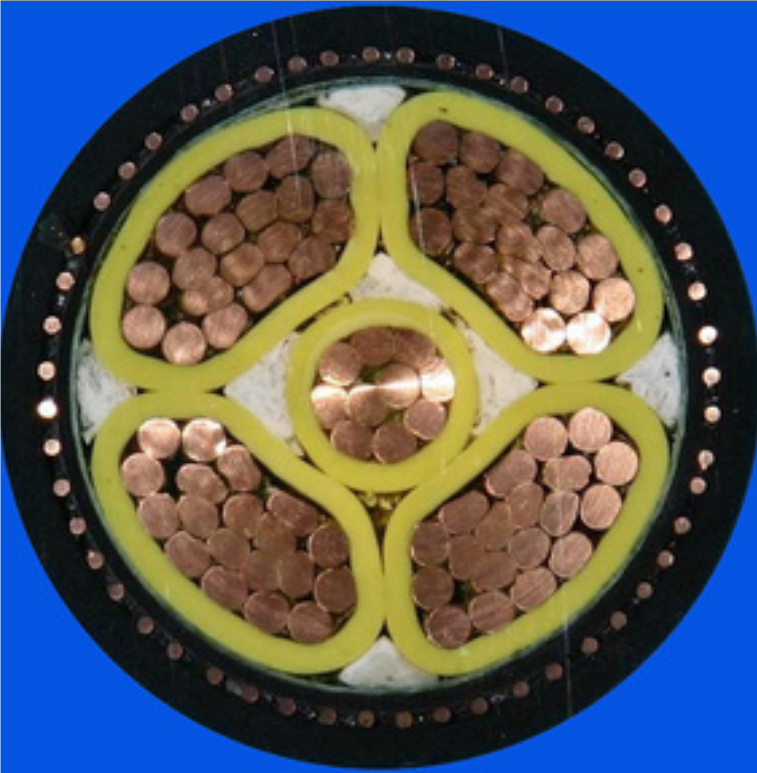

銅芯導體電纜VVT YJVT
執行標準：銅芯導體電纜VVT YJVT執行GB/T12706-2002
適用范圍：銅芯導體電纜VVT YJVT適用于額定電壓0.6/1kv及以下的電力線路中作輸送電能用。
銅芯導體電纜VVT YJVT產品特點
1、具有較低且均勻的正（逆）序和零序阻抗，有利于改善供電品質。
2、同心層導體比普通四芯電纜的第四芯在零序工作狀態的電抗值低得多，有利于短路自動保護裝置得靈敏工作，從而保證電纜相關設備的安全運行。
3、具有較強的抗電磁干擾性能和抗雷擊性能。
4、五芯同心導體電力電纜適用于三相五線制的配電系統。
型號及名稱
型 號 | 名 稱 | |
銅 芯 | 鋁 芯 | |
VV-T YJV-T | VLV-T YJLV-T | 聚氯乙烯（交聯聚乙烯）絕緣同心導體聚氯乙烯護套電力電纜 |
VV22-T YJV22-T | VLV22-T YJLV22-T | 聚氯乙烯（交聯聚乙烯）絕緣同心導體鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV32-T YJV32-T | VLV32-T YJLV32-T | 聚氯乙烯（交聯聚乙烯）絕緣同心導體細鋼絲鎧裝聚氯乙烯護套電力電纜 |
續表
型 號 | 名 稱 | |
銅 芯 | 鋁 芯 | |
VV42-T YJV42-T | VLV42-T YJLV42-T | 聚氯乙烯（交聯聚乙烯）絕緣同心導體粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
ZR-VV-T ZR-YJV-T | ZR-VLV-T ZR-YJLV-T | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣同心導體聚氯乙烯護套電力電纜 |
ZR-VV22-T ZR-YJV22-T | ZR-VLV22-T ZR-YJLV22-T | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣同心導體鋼帶鎧裝聚氯乙烯護套電力電纜 |
ZR-VV32-T ZR-YJV32-T | ZR-VLV32-T ZR-YJLV32-T | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣同心導體細鋼絲鎧裝聚氯乙烯護套電力電纜 |
ZR-VV42-T ZR-YJV42-T | ZR-VLV42-T ZR-YJLV42-T | 阻燃型聚氯乙烯（交聯聚乙烯）絕緣同心導體粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
NH-VV-T NH-YJV-T | — | 聚氯乙烯（交聯聚乙烯）絕緣同心導體聚氯乙烯護套耐火電力電纜 |
NH-VV22-T NH-YJV22-T | — | 聚氯乙烯（交聯聚乙烯）絕緣同心導體鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV32-T NH-YJV32-T | — | 聚氯乙烯（交聯聚乙烯）絕緣同心導體細鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
NH-VV42-T NH-YJV42-T | — | 聚氯乙烯（交聯聚乙烯）絕緣同心導體粗鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
規格
型 號 | 芯 數 | 標稱截面 | |||
銅 芯 | 鋁 芯 | ||||
VV-T NH-VV-T ZR-VV-T VV22-T NH-VV22-T ZR-VV22-T VV32-T NH-VV32-T ZR-VV32-T VV42-T NH-VV42-T ZR-VV42-T | YJV-T NH-YJV-T ZR-YJV-T YJV22-T NH-YJV22-T ZR-YJV22-T YJV32-T NH-YJV32-T ZR-YJV32-T YJV42-T NH-YJV42-T ZR-YJV42-T | VLV-T — ZR-VLV-T VLV22-T — ZR-VLV22 VLV32-T — ZR-VLV32 VLV42-T — ZR-VLV42 | YJLV-T — ZR-YJLV-T YJLV22-T — ZR-YJLV-22 YJLV32-T — ZR-YJLV32 YJLV42-T — ZR-YJLV42 | 3+1 （T） 4+1 （T） | 4～30 |
使用條件
1、導體 長期允許工作溫度：聚氯乙烯絕緣為700C；交聯聚乙烯絕緣為900C。
2、電纜短路時（ 持續時間不超過5s），導體的***高溫度不超過：聚氯乙烯絕緣為1600C；交聯聚乙烯絕緣為2500C。
3、敷設時環境溫度應不低于00C。
4、電纜允許彎曲半徑為：?jiǎn)涡倦娎|不小于電纜外徑的20倍，多芯電纜不小于電纜外徑的15倍。
交貨長度
1、交貨電纜單根長度不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨長度的±10%。
2、根據雙方協議，允許任何長度的電纜交貨。
3、長度計量誤差不超過±0.5%
