產品描述

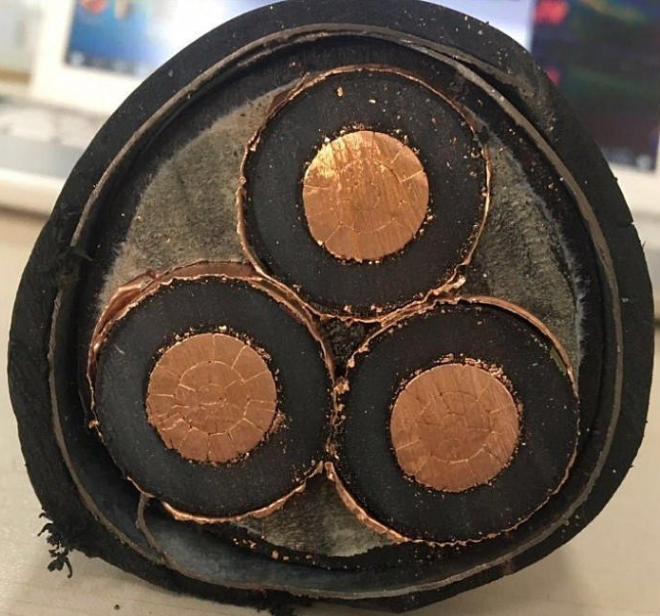

高壓電力電纜YJV22-8.7/15KV-3*150
一、產品標準GB12706,3---91
二、使用范圍
高壓電力電纜YJV22-8.7/15KV-3*150供額定電壓為（U0/U)0.6/1---26/35kv電力線路輸配電用
三、高壓電力電纜YJV22-8.7/15KV-3*150使用特性
1.電纜導體的額定溫度為90°C，短路時（持續時間不超過5S），電纜導體的溫度不超過250°C。
2.敷設電纜時的環境溫度不應該低于0°C
3.敷設時允許彎曲半徑：單芯電纜不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的10 倍。
四、型號、名稱及使用條件
型號名稱使用條件
YJV YJLV 銅（鋁)芯交聯聚氯乙烯絕緣護套電力電纜敷設在室內，溝道及管子內，也可埋在松散的 土壤中，不能承受外力作用
YJV22 YJLV22 銅（鋁）芯交聯聚氯乙烯鋼帶鎧裝護套電力電纜敷設在地下，能承受機械外力作用，但不能承受較大拉力
YJV32 YJLV32 銅（鋁）芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜適用于高落差區，電纜能承受機械外力和相當的拉力
1、產品用途：本產品適用于額定電壓（U0/U）為3.6/6至26/35KV電力線路，供輸配電能之用。
2、產品標準：GB12706-91額定電壓35KV及以下銅芯，鋁芯塑料絕緣電力電纜 。
3、產品使用特性：（1）電纜在環境溫度不低于0℃條件下敷設時，無須預先加溫。電纜的敷設落差不受限制。（2）電纜線芯長期允許工作溫度不得超過下列規定：外護層是聚氯乙烯套的電纜為90℃；外護層是聚乙烯套的電纜為80℃。（3）線芯短路時（***長持續5S）溫度不得超過250℃（4）電纜敷設時的***小彎曲半徑規定如下：單芯電纜：20（d+D)±5%；三芯電纜：15（d+D)±5%。式中：D為電纜的實際外徑，d為導體的實際外徑。
4、產品型號、名稱及使用范圍
名 稱 | 使用范圍 | ||
銅芯 | 鋁芯 | ||
YJV | YJLV | 交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 固定敷設在空中、室內、電纜溝、隧道或者地下 |
YJY | JYLY | 交聯聚乙烯絕緣聚乙烯護套電力電纜 | 固定敷設在室內、電纜溝、隧道或者地下 |
YJV22 | YJLV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 固定敷設在有外界壓力作用的場所 |
YJV23 | YJLV23 | 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | 固定敷設在常有外力作用的場所 |
YJV32 | YJLV32 | 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 | 固定敷設在要求能承受拉力的場所 |
YJV33 | YJLV33 | 交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 | 固定敷設在要求能承受拉力的場所 |
YJV42 | JYLV42 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 | 固定敷設在水下、豎井或要求能承受拉力的場所 |
YJV43 | YJLV43 | 交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套電力電纜 | 固定敷設在要求能承受較大拉力的場所 |
注：一根或二根單芯電纜不允許敷設在鐵質管道中。
5、生產范圍
型號 | 芯數 | 額定電壓U0/U KV | |||
3.6/6 6/6 | 6/10 8.7/10 | 12/20 18/20 | 21/35 26/35 | ||
導電線芯標稱截面(mm2) | |||||
YJLV | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV32 | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV42 | 1 | 25-500 | 25-500 | 35-500 | 50-300 |
YJLV | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV22 | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV32 | 3 | 25-300 | 25-300 | 35-300 | - |
YJLV42 | 3 | 25-300 | 25-300 | 35-150 | |
