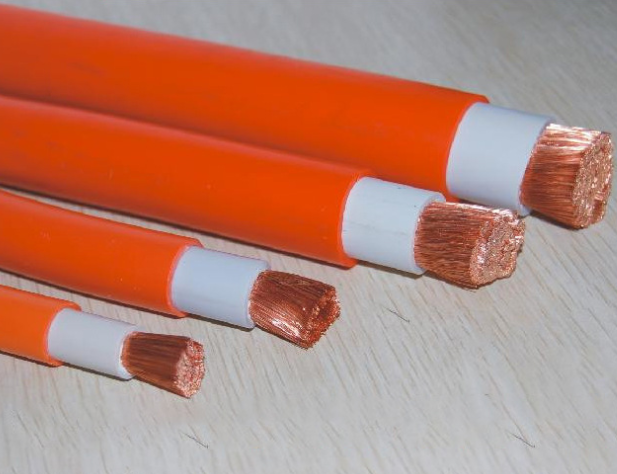

電機連接線JGG-1*35
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
電機連接線JGG-1*35 表1
電機連接線JGG-1*35特點：具有優良的耐高溫，耐低溫性能，具有優良的電絕緣性能，優良的化學穩定性能，耐高電壓，耐老化，使用壽命長，且柔軟，便于安裝。產品廣泛應用于照明燈具、家用電器、電熱電器、儀器儀表、電機引接線及電子、燈具、燃具等高溫環境。
電機連接線JGG-1*35產品特性：
1、額定電壓：3000V 、6000V、10000V
2、工作溫度：-60～+180℃
3、導 體：裸銅線或鍍錫銅絞線
4、絕 緣：硅橡膠
5、顏 色：供需雙方協議商定
電機連接線JGG-1*35規格結構及技術參數：型號 產品名稱 YGC 硅橡膠絕緣硅橡膠護套電力電纜 YGCR 硅橡膠絕緣硅橡膠護套移動用電力軟電纜 YGCP 硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜 YGC22 硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜 JGG 硅橡膠絕緣硅橡膠護套安裝線 JGGR 硅橡膠絕緣硅橡膠護套移動用安裝軟線 JGGP 硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線 JHXG 硅橡膠絕緣電機引接線
導體結構 | 絕緣厚度(mm) | 電線外徑(mm) | 20 ℃導體直流 | ||||||
標稱截面(mm2) | 根數/線徑 | 導體外徑 | 3000V | 6000V | 10000V | 3000V | 6000V | 10000V | |
0.5 | 28/0.15 | 0.90 | 2.0 | 2.50 | 3.60 | 4.90 | 5.90 | 8.10 | 40.1 |
0.75 | 24/0.20 | 1.15 | 2.0 | 2.50 | 3.60 | 5.20 | 6.20 | 8.40 | 26.7 |
1 | 32/0.20 | 1.30 | 2.0 | 2.50 | 3.60 | 5.30 | 6.30 | 8.50 | 20 |
1.5 | 48/0.20 | 1.60 | 2.2 | 2.80 | 3.80 | 6.00 | 7.20 | 9.20 | 13.7 |
2 | 40/0.25 | 1.85 | 2.2 | 2.80 | 3.80 | 6.30 | 7.50 | 9.50 | 9.9 |
2.5 | 49/0.25 | 2.00 | 2.4 | 3.00 | 4.00 | 6.80 | 8.00 | 10.0 | 8.21 |
4 | 56/0.30 | 2.80 | 2.4 | 3.00 | 4.00 | 7.60 | 8.80 | 10.8 | 5.09 |
6 | 84/0.30 | 3.60 | 2.6 | 3.20 | 4.20 | 8.80 | 10.0 | 12.0 | 3.39 |
10 | 84/0.40 | 4.60 | 2.6 | 3.20 | 4.20 | 9.80 | 11.0 | 13.0 | 1.95 |
16 | 126/0.40 | 5.80 | 2.8 | 3.50 | 4.50 | 11.40 | 12.80 | 14.80 | 1.24 |
25 | 196/0.40 | 7.60 | 2.8 | 3.50 | 4.50 | 13.20 | 14.60 | 16.60 | 0.795 |
35 | 494/0.30 | 8.80 | 2.8 | 3.70 | 4.80 | 14.40 | 16.20 | 18.50 | 0.565 |
50 | 396/0.40 | 10.60 | 3.0 | 3.70 | 4.80 | 16.60 | 18.00 | 20.20 | 0.393 |
70 | 551/0.40 | 12.80 | 3.0 | 3.90 | 5.00 | 18.80 | 20.60 | 22.80 | 0.277 |
95 | 760/0.40 | 14.80 | 3.2 | 3.90 | 5.00 | 21.20 | 22.60 | 24.80 | 0.210 |
120 | 608/0.50 | 16.5 | 3.2 | 4.20 | 5.50 | 23.00 | 25.00 | 27.50 | 0.164 |
150 | 760/0.50 | 18.2 | 3.5 | 4.50 | 5.50 | 25.20 | 27.20 | 29.20 | 0.132 |
185 | 925/0.50 | 20.0 | 3.5 | 4.80 | 5.70 | 27.00 | 29.60 | 31.50 | 0.108 |
240 | 1221/0.50 | 23.0 | 3.5 | 5.20 | 6.00 | 30.00 | 33.40 | 35.00 | 0.0817 |
