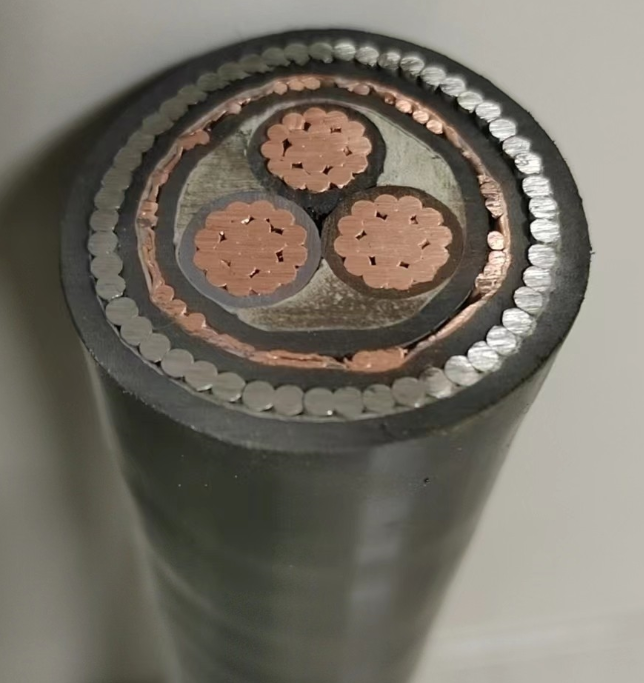

變頻電纜?WDZ-BPYJEP2-32-3*95
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
一、 產品標準
變頻電纜WDZ-BPYJEP2-32-3*95按《0.6/1K交聯聚乙烯絕緣變頻電纜》標準生產，同時還可根據用戶需要按電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
二、 變頻電纜WDZ-BPYJEP2-32-3*95適用范圍
本產品適用于額定電壓0.6/1KV及以下由變頻器用輸配電系統，如造紙、鋼鐵、港口等工業用變頻電機上使用。
三、變頻電纜WDZ-BPYJEP2-32-3*95使用特性
●工頻額定電壓U0/U為0.6/1KV。
●較低的有效電容及傳輸阻抗
電纜采用對稱三相線芯設計及含有金屬屏蔽層，起到更好的電磁相容性及防電磁干擾性，同時良好的電磁相容性可以很好的降低電纜的傳輸電阻。
●電纜導體的長期允許Z高工作溫度為90℃
●短路時（Z長持續時間不超過5S）電纜導體的Z高溫度不超過250℃
●電纜敷設時環境溫度應不低于0℃
●電纜阻燃性能滿足GB/T19666-2005標準規定
●電纜的彎曲半徑不小于電纜外徑的15倍
四、電纜的型號、名稱
型 號 | 名 稱 |
BPYJVP2 ZR-BPYJVP2 WDZ-BPYJEP2 | 交聯聚乙烯絕緣銅帶屏蔽變頻電纜 交聯聚乙烯絕緣銅帶屏蔽阻燃變頻電纜 交聯聚乙烯絕緣銅帶屏蔽低煙無鹵阻燃變頻電纜 |
BPYJVP2-22 ZR-BPYJVP2-22 WDZ-BPYJEP2-22 | 交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝低煙無鹵阻燃變頻電纜 |
BPYJVP2-32 ZR-BPYJVP2-32 WDZ-BPYJEP2-32 | 交聯聚乙烯絕緣銅帶屏蔽鋼絲鎧裝變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼絲鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅帶屏蔽鋼絲鎧裝低煙無鹵阻燃扁平電纜 |
BPYJVP ZR-BPYJVP WDZ-BPYJEP | 交聯聚乙烯絕緣銅絲編織屏蔽變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽阻燃變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽低煙無鹵阻燃變頻電纜 |
BPYJVP-22 ZR-BPYJVP-22 WDZ-BPYJEP-22 | 交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼帶鎧裝低煙無鹵阻燃變頻電纜 |
BPYJVP-32 ZR-BPYJVP-32 WDZ-BPYJEP-32 | 交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝阻燃變頻電纜 交聯聚乙烯絕緣銅絲編織屏蔽鋼絲鎧裝低煙無鹵阻燃變頻電纜 |
四、 生產范圍
型號 | 生產范圍（mm2） | ||
單芯 | 3芯 | 3+3芯 | |
BPYJVP2 ZR-BPYJVP2 BPYJEP2 | 1.5～630 | 1.5～400 | 2.5～400 |
BYJVP2-22 ZR-BYJVP-22 BPYJEP2-22 | 10～400 | 4～400 | 2.5～400 |
BPYJVP2-32 ZR-BPYJVP2-32 BPYJEP2-32 | ---- | 10～400 | 2.5～400 |
BPYJVP ZR-BPYJVP BPYJEP | 1.5～630 | 1.5～400 | 2.5～400 |
BPYJVP-22 ZR-BPYJVP-22 BYJEP-22 | 10～400 | 4～400 | 2.5～400 |
BPYJVP-32 ZR-BPYJVP-32 BPYJEP-32 | ---- | 10～400 | 2.5～400 |
＊單芯鎧裝電纜應采用非磁性材料鎧裝或隔磁措施。
