產品描述

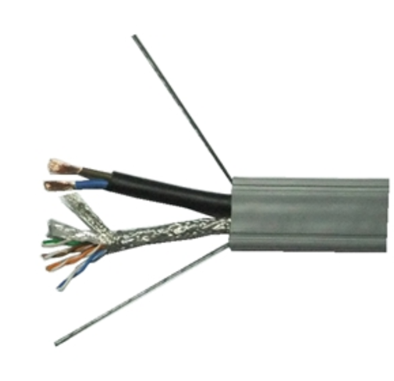

扁電纜YFFB-FJL-14*2.5是參照國際電工委員會 標準研制而成的一種操作方便，抗拉耐久，適應卷繞折疊的新型電纜。
扁電纜YFFB-FJL-14*2.5采用了絕緣及護套級的丁青聚氯乙烯復合物，因此該電纜柔軟耐低溫，并具有良好的抗老化、耐酸堿、耐油不易燃等特點。由于電纜是扁平形狀，所以在卷繞、折疊的運行過程中排列整齊，不壓線、不扭曲、此種電纜與同規格的圓電纜相比，彎曲半徑大大減小，因此，該電纜是伴隨機械運行當中的良好電纜。由于上述特點，以上各種型號電纜，均能滿足各種頻繁移動的機械設備的需要，其使用壽命是圓電纜的兩倍以上。
扁電纜YFFB-FJL-14*2.5具有便于安裝及維修的特點，電纜的絕緣線芯及繞包(擠包)，采用了不同的顏色和印號來區分，這樣就便于安裝維修。YEFPB型額定電壓3.6/6KW電纜，采用了絕緣線芯外有屏蔽兼地線的結構，不會危及人身安全。
扁電纜YFFB-FJL-14*2.5性能概要：
1、電纜使用環境溫度-30℃—60℃；允許長期工作溫度為70℃。**高工作溫度：105℃，**環境溫度：-40℃，電纜安裝敷設溫度應不低于-25℃
2、電纜彎曲半徑不小于電纜短軸尺寸的10倍。
3、電纜型號名稱與適用范圍、允許拉力見表：
型號名稱：
型號 | 名稱 | 額定電壓 | 主要用途 | 拉力大小于N |
YFFB | 丁青聚氯乙烯絕緣及護套扁平軟電纜 | 450/750V | 主要用于起重、輸送機、中小型挖掘機、裝卸機 | 2000/100m |
YFFB-F | 丁青聚氯乙烯絕緣及護套復合扁平軟電纜 | 450/750V | 主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等 | |
YEFPB | 乙丙橡膠絕緣丁青聚氯乙烯絕緣及護套屏蔽型扁平軟電纜 | 3.6/6KV | ||
YFFB-L | 丁青聚氯乙烯絕緣及護套承拉(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于低層建筑物的電梯和其它移動機械的控制電纜 | |
YFFB-JL | 丁青聚氯乙烯絕緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于高層建筑物電梯的控制電纜 | |
YFFB-FJL | 丁青聚氯乙烯絕緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜 | 300/500V | 主要用于電梯的控制電纜 |
代號名稱和含義：
代號 | 代號含義 |
Y | 移動 |
VF (扁平類用“FF”) | 丁青電纜系列 |
L | 承拉(加鋼絲) |
B | 扁電纜、扁平電纜 |
F | 復合型 |
P | 銅編織屏蔽 |
R | 多股絞合導體 |
D、電纜耐壓實驗見表：
絕緣厚度mm | 中間檢驗電壓KV | 成品電纜浸水(15℃—25℃)中1小時然后加電壓5分鐘 | 電纜額定電壓KV | 主線芯浸入(15℃—25℃)的水中6小時施加電壓5分中 | ||
0.5～1.0 | 6 | 電纜額定電壓 | ||||
1.0～1.5 | 10 | |||||
1.5～2.0 | 15 | 300/300V | 300/500V | 450/750V | ||
2.5 | 25 | 2000V | 2000V | 2500V | 3 .6/6 | |
