扁電纜YRFBG-3×10+6
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述

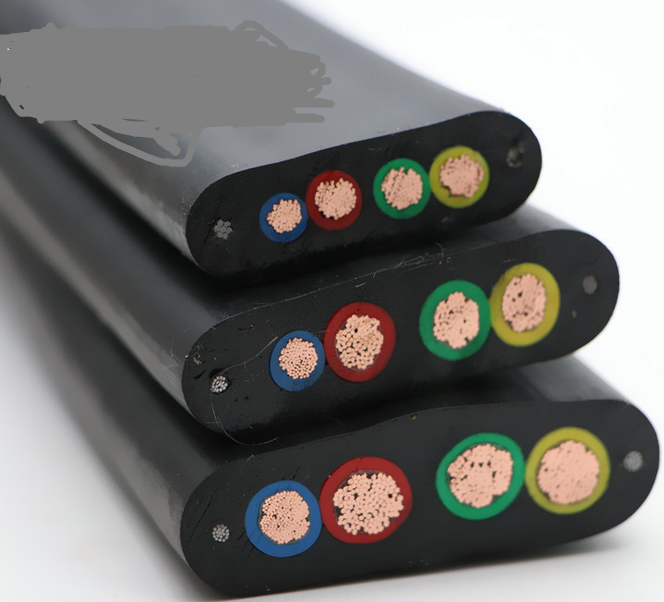

一.扁電纜YRFBG-3×10+6適用于交流額定電壓0.6/1KV及以下，是連接各種頻繁移動式電氣設備的銅芯橡皮絕緣橡皮護套軟電纜，尤其適用于卷筒、電動葫蘆、行車等各種移動設備。
二.型號，名稱。
型 號 | 產品名稱 | 芯 數 | 標稱截面 mm2 |
YR | 丁苯絕緣及護套移動型軟電纜 | 1～60 | 0.5～240 |
YRP | 丁苯絕緣及護套金屬屏蔽移動型軟電纜 | 1～60 | 0.5～240 |
YRF | 丁苯絕緣氯丁護套移動型軟電纜 | 1～60 | 0.5～240 |
YRFBG | 丁苯絕緣氯丁護套移動型鋼絲抗拉軟扁電纜 | 1～60 | 0.5～240 |
YVFB | 丁晴絕緣丁晴護套移動扁平軟電纜 | 1～60 | 0.5～240 |
YVFBG | 丁晴絕緣、護套移動扁平型鋼絲抗拉軟電纜 | 1～60 | 0.5～240 |
YVFBPG | 丁晴絕緣、護套屏蔽移動扁平抗拉軟電纜 | 1～60 | 0.5～240 |
YFFB | 氯丁絕緣氯丁護套扁平移動軟電纜 | 1～60 | 0.5～240 |
YFFBG | 氯丁絕緣、護套扁平移動型鋼絲抗拉軟電纜 | 1～60 | 0.5～240 |
YFFBPG | 氯丁絕緣、護套屏蔽移動扁平鋼絲抗拉軟電纜 | 1～60 | 0.5～240 |
三：扁平軟電纜YRFBG-3×10+6主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
四：基本電纜規格及結構參數
線芯*標稱截面(mm2) | 導體結構 (根數*直徑) mm | 電纜Z大外徑(mm) |
YFFB | ||
3×4+2.5 | 82*0.25/51*0.25 | 30.6×10.7 |
3×6+4 | 123*0.25/82*0.25 | 31.0×12.8 |
3×10+6 | 204*0.25/123*0.25 | 35.0×12.9 |
3×16+6 | 323*0.25/123*0.25 | 41.3×15.6 |
3×25+10 | 513*0.25/204*0.25 | 49.1×18.1 |
3×35+10 | 722*0.25/204*0.25 | 64.2×20.2 |
3×50+16 | 1026*0.25/323*0.25 | 80.2×23.4 |
3×70+25 | 1406*0.25/513*0.25 | 85.3×27.2 |
3×95+35 | 486*0.50/722*0.25 | 97.6×29.7 |
3×120+35 | 608*0.50/722*0.25 | 107.1×31.9 |
