產品描述

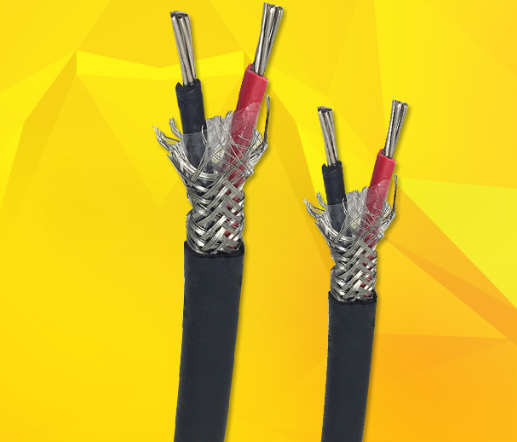

補償導線KX-GA-YDYDRP-2*1.0
一：產品特點及用途
補償導線KX-GA-YDYDRP-2*1.0具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94（等效采用IEC584-3）的規定。
二：產品執行標準
補償導線KX-GA-YDYDRP-2*1.0執行GB/T4989-94（等效采用IEC584-3標準）
三：補償導線KX-GA-YDYDRP-2*1.0使用特性
1． 導體Z高工作溫度：耐熱級：聚全氟乙丙烯（F46）200℃,可溶性聚四氟乙烯260℃
硅橡膠180℃,普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃,低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜Z小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜Z小為電纜外徑的12倍
氟塑料絕緣和護套Z小為電纜外徑的10倍
四：基本型號及名稱
1：熱電偶用補償導線
KX-GA-VV | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
KX-GA-VVR | 聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
KX-GA-VVP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-GA-VVRP | 聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-HA-FF | 氟塑料絕緣和護套精密級K分度號熱電偶補償導線 |
KX-HA-FFR | 氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線 |
KX-HA-FFP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-HA-FFRP | 氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-HA-FG | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線 |
KX-HA-FGR | 氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線 |
KX-HA-FGP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-HA-FGRP | 氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-HA-FV | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
KX-HA-FVR | 氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
KX-HA-FVP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-HA-FVRP | 氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-GA-YJV | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
KX-GA-YJVR | 交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線 |
KX-GA-YJVP | 交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-GA-YJVRP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
KX-GA-YDYD | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線 |
KX-GA- YDYDR | 低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線 |
KX-GA- YDYDP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
KX-GA- YDYDRP | 低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號*項即可，
阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。
五：代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | /IA | 無（本安型） |
絕緣材料 | Y | 聚乙烯 |
YJ | 交聯聚乙烯 | |
YD | 低煙無鹵阻燃聚烯烴 | |
F | 聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
V | 聚氯乙烯 | |
F | 聚全氟乙丙烯（F46）或可溶性聚四氟乙烯（PFA） | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑復合帶繞包屏蔽 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
