高溫補償導線KCHFF-2*0.5
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述

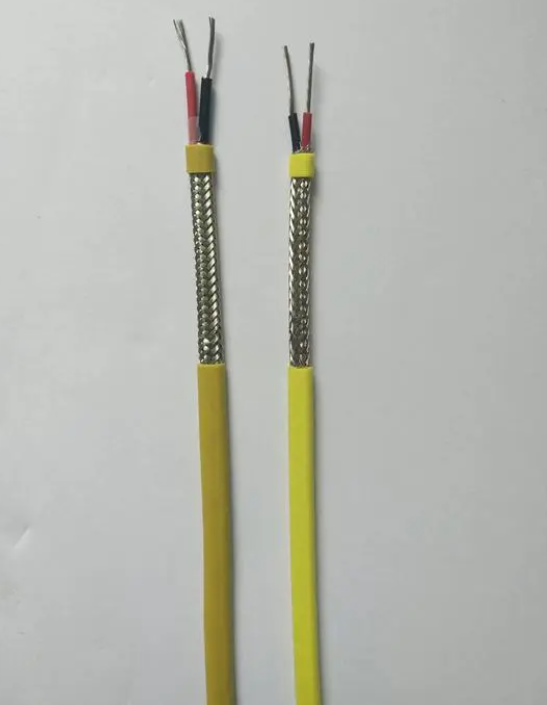

高溫補償導線KCHFF-2*0.5
高溫補償導線KCHFF-2*0.5適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、高溫補償導線KCHFF-2*0.5執行標準 采用企業標準
二、高溫補償導線產品名稱、型號如表1所示
表1
產品名稱 | 補償導線型號 | 所配用熱電偶名稱 | 所配用熱電偶分度號 |
銅-銅鎳0.6補償導線 | SC | 鉑銠10-鉑熱電偶 | S |
鐵-銅鎳22補償導線 | KCA | 鎳鉻-鎳硅熱電偶 | K |
銅-康銅補償導線 | KCB | ||
鎳鉻10-鎳硅3延長型導線 | KX | ||
鐵-銅鎳22補償導線 | NC | 鎳鉻-鎳硅熱電偶 | N |
鎳鉻14硅-鎳硅延長型導線 | NX | ||
鎳鉻10-銅硅45延長型導線 | EX | 鎳鉻-銅鎳熱電偶 | E |
鐵-銅鎳45延長型導線 | JX | 鐵-銅鎳熱電偶 | J |
銅-銅鎳45延長型導線 | TX | 銅-康銅熱電偶 | T |
三、高溫補償導線使用條件 環境溫度：-60～275℃。
四、技術條件
1、當周圍空氣溫度為15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的絕緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
表2
型號 | 熱電動勢μV | 200℃時 |
熱電動勢 | 允差 | |
SC或RC | 1440 | ±60 |
五、電纜的型號規格及外徑參考如表3
表
型號 | 線芯材料 | 線芯型式 | 標稱截面mm2 | 導體結構根/直徑mm | 成品電纜外徑參考 |
KCHFF | 補償導線合金絲 | 單股線芯 | 0.2 | 1/0.52 | 1.6×2.4 |
多股線芯 | 0.2 | 7/0.2 | 1.7×2.6 |
注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R"或“P"或“RP"。
六、交貨要求
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不超過±0.5%；
2、根據雙方協議允許任何長度交貨。
型號 | 產品名稱 |
ZR-KX-GsFV | 氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體，K分度號熱電偶用補償導線 |
ZR-KX-GsFVR | 氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體，K分度號熱電偶用補償軟導線 |
ZR-KX-GsFVP | 氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
ZR-KX-GsFVRP | 氟塑料絕緣阻燃聚氯乙烯護套精密級單多導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFPVP | 氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
ZR-KX-GsFPVRP | 氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFVPL | 氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
ZR-KX-GsFVRPL | 氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFPLVPL | 氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
ZR-KX-GsFPLVRPL | 氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFVP2 | 氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
ZR-KX-GsFVRP2 | 氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
ZR-KX-GsFP2VP2 | 氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償電纜 |
ZR-KX-GsFP2VRP2 | 氟塑料絕緣阻燃聚氯乙烯護套精密級多導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償軟電纜 |
KX-HsFGP | 氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
KX-HsFGRP | 氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
KX-HsFPGP | 氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜 |
KX-HsFPGRP | 塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏總屏，K分度號熱電偶用補償軟電纜 |
KX-INHsFGP | 進口氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
KX-INHsFGRP | 進口氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
KX-INHsFPGP | 進口氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
KX-INHsFPGRP | 進口氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
