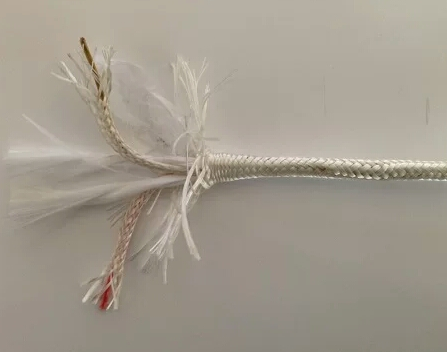

高溫補償導線HF4-EX-2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：[email protected]
產品描述
高溫補償導線HF4-EX-2*1.5產品說明:
高溫補償導線HF4-EX-2*1.5產品特性
高溫補償導線額定溫度：-60℃～+350℃
高溫補償導線 執行標準：GB/T4989-94等效采用IEC584-3《熱電偶第三部分-補償導線》
屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維
高溫補償導線 用途：
高溫補償導線適用于電熱偶用補償導線，用于電力、冶金、石油、化工、輕紡、等廠礦及科研部門中的溫度測量控制系統，該補償線纜敷設方便簡單，具有防潮耐火、耐酸堿、耐高溫、耐老化等特點，屏蔽可以防止外界干擾
使用溫度：
耐火、耐溫型：-40℃~+250℃
耐火、耐高溫：-40℃~+380℃
普通型：-20℃~+100℃
型號、名稱、規格的表示方法：
本產品適用分度號為：S，R，B，K，E，J，T和EA型熱電偶配用的補償導線，補償導線、補償電纜
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表連接構成測溫系統。本產品等效采用《IEC584-3》標準，產品質量優于 《GB4989-85》標準。絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出和繞包新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可滲入油水中長期使用。使用溫度在-60～205～260℃，屬于當代水平當代水平。產品主要應用于各種測溫裝置，已被廣泛用于電力、冶金、石油、化工、輕紡等工業及國防、科研等部門。
補償導線型號按產品品種劃分為： KX、NX 、KC、EX、JX、TX、SC、RC
其中:
1）型號*個字母與熱電偶的分度號相對應；
2）字母“X"表示延伸型補償導線
3）字母“C"表示補償型補償導線
4）字母“H"表示耐高溫
5）字母“R"表示多股
6）字母“P"表示屏蔽
7）字母“F"表示聚四氟乙烯材料
8）字母“B"表示玻璃纖維材料
9）字母“S"表示精密級補償導線
10）字母“G"表示一般用補償導線
溫度范圍：－40℃～+260℃～400℃可以定做耐溫0℃～1000℃的補償導線。
注：SC型補償導線可配用R型分度號熱電偶
型號分度和絕緣著色
型號 | 熱電偶分度號 | 配用熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
SC | S | 鉑銠10-鉑 | SPC（銅） | SNC（銅鎳0.6） | 紅 | 綠 |
RC | R | 鉑銠13-鉑 | RPC（銅） | SNC（銅鎳0.6） | 紅 | 綠 |
KCA | K | 鎳鉻-鎳硅 | KPCA（鐵） | KNCA（銅鎳2） | 紅 | 藍 |
KCB | KPCB（銅） | KNCB（銅鎳4） | 紅 | 藍 | ||
KX | KPX（鎳鉻10） | KNX（鎳硅3） | 紅 | 黑 | ||
NC | N | 鎳鉻硅-鎳硅 | NPC（鐵） | NNC（銅鎳18） | 紅 | 灰 |
NX | NPX（鎳硅14硅） | NNX（鎳硅4） | 紅 | 灰 | ||
EX | E | 鎳鉻-銅鎳 | EPX（鎳硅10） | ENX（銅鎳45） | 紅 | 棕 |
JX | J | 鐵-銅鎳 | JPX（鐵） | JNX（銅鎳45） | 紅 | 紫 |
TX | T | 銅-銅鎳 | TPX（銅） | TNX（銅鎳45） | 紅 | 白 |
WC3/25 | WRa3-WRa25 | 鎢錸-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
WC5/26 | WRa5-WRa26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
使用分類及護層顏色
使用分類 | 精度等級及標志 | 護層著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | B | A | 黑色 | 灰色 |
耐熱用 | H | B | A | 黑色 | ****** |
